Термомагнитные выключатель электродвигателя Schneider Electric TeSys GV3 специально разработаны для управления и защиты электродвигателей от 5,5 до 45 кВт, в соответствии со стандартами ГОСТ Р 50030.2-99 (МЭК 60947-2-98) и ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000).

• Они оснащены теплоэлектромагнитным (комбинированным, магнитотермическим, термомагнитным).

• Расцепитель минимального напряжения, предназначенный для отключения выключателя при аварийном снижении напряжения. При этом пользователь защищен от внезапного пуска механизма при восстановлении номинального напряжения питания. Для повторного выключения двигателя необходимо еще раз нажать "Пуск".

• Тепловой расцепитель (защита от перегрузки) включает в себя устройство компенсации изменений температуры окружающей среды. Номинальный ток двигателя устанавливается на автоматическом выключателе с помощью регулировочного диска.

• Местное и дистанционное управление возможно при использовании контактора вместе с автоматически выключателем.

Автоматический выключатель защиты двигателя TeSys GV3 состоит из следующих частей:

• механизм управления;

• комбинированный электромагнитный расцепитель;

• регулируемый тепловой расцепитель;

• дугогасительные камеры и т.д.

Основные технические характеристики.

• Номинальное рабочее напряжение от 230 до 690 В

• Диапазон номинальных токов от 10 до 92 А

• Регулируемая 13-кратная уставка магнитного расцепителя для защиты от перегрузки

• Мощности защищаемых электродвигателей (при 400В) от 5,5 до 45 кВт

• Кнопочное управление: кнопка " I " для включения/пуска и кнопка " O " для отключения/остановки

• Присоединение проводников с помощью клемм с винтовыми зажимами

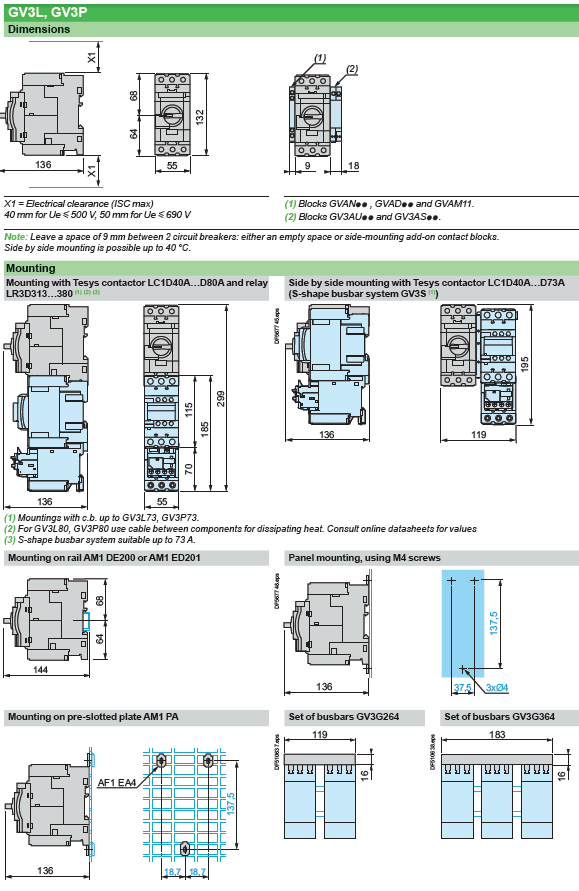

• Монтаж(установка) как безвинтовое, на DIN-рейку, так и на панель винтами через отверстия в корпусе
